অভ্যন্তরীণ এবং বাহ্যিক বৃত্তগুলির মধ্যে পার্থক্য বোঝা

সার্কিপগুলি, রক্ষণাবেক্ষণ রিং বা স্ন্যাপ রিং হিসাবেও পরিচিত, যান্ত্রিক ইঞ্জিনিয়ারিংয়ে ব্যবহার করা সহজ তবে প্রয়োজনীয় উপাদানগুলি নিরাপদে অংশে অংশগুলি ধরে রাখতে ব্যবহৃত হয়। এগুলি শ্যাফ্ট বা অভ্যন্তরের বোরগুলিতে খাঁজে ফিট করে, অক্ষীয় চলাচল রোধ করে এবং বিয়ারিংস, ওয়াশার এবং পিনের মতো উপাদানগুলির সঠিক অবস্থান বজায় রাখে। দুটি প্রাথমিক ধরণের বিদ্যমান: অভ্যন্তরীণ বৃত্ত এবং বাহ্যিক বৃত্তগুলি। যদিও তারা প্রথম নজরে অনুরূপ দেখতে পারে তবে তারা বিভিন্ন ফাংশন পরিবেশন করে এবং বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।

একটি বৃত্ত কি?
একটি সার্কিপ হ'ল একটি আধা-নমনীয় রিং যা খোলা প্রান্তগুলি সহ সাধারণত বসন্ত ইস্পাত বা স্টেইনলেস স্টিল দিয়ে তৈরি। যখন খাঁজে ইনস্টল করা হয়, এটি স্থানে স্ন্যাপ করে এবং যান্ত্রিক স্টপ হিসাবে কাজ করে। অতিরিক্ত ফাস্টেনারগুলির প্রয়োজন ছাড়াই পার্শ্বীয় চলাচল রোধ করে শ্যাফ্ট বা অভ্যন্তরীণ হাউজিংয়ের অংশগুলি সুরক্ষিত করতে সার্কেলগুলি ব্যবহৃত হয়।

বৃত্তগুলি দুটি প্রধান প্রকারে আসে:
অভ্যন্তরীণ বৃত্তগুলি: একটি বোর বা আবাসনের অভ্যন্তরে খাঁজে ফিট করার জন্য ডিজাইন করা।
বাহ্যিক বৃত্ত: একটি শ্যাফটের বাইরের অংশে একটি খাঁজে ফিট করার জন্য ডিজাইন করা।
উভয় প্রকার যান্ত্রিক সিস্টেমগুলির কাঠামোগত অখণ্ডতা এবং কার্যকারিতা বজায় রাখতে গুরুত্বপূর্ণ।

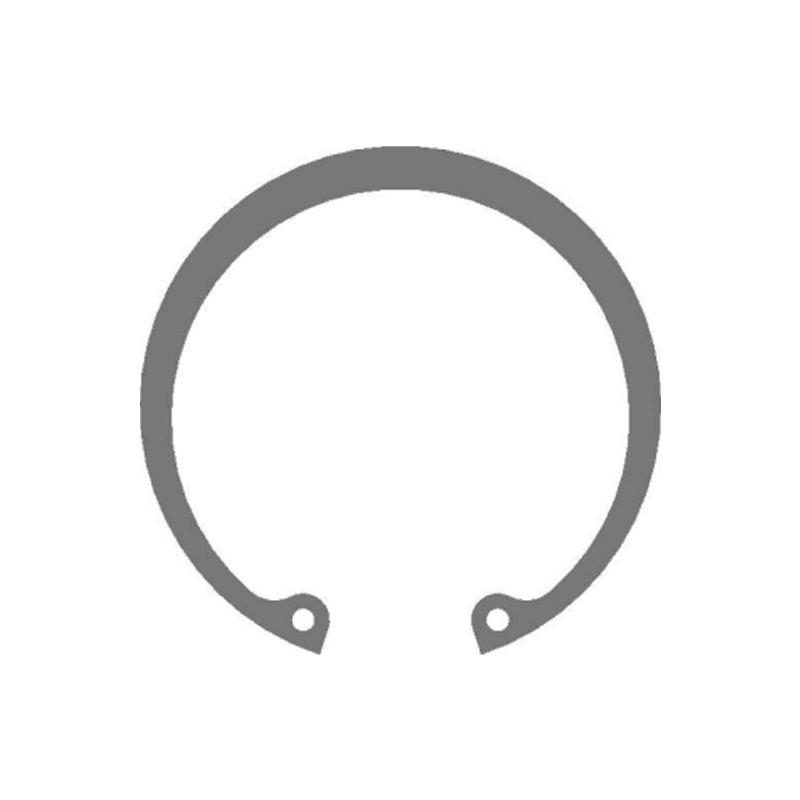

একটি কি অভ্যন্তরীণ সার্কিপ ?
একটি নলাকার বোর বা আবাসনগুলির ভিতরে একটি অভ্যন্তরীণ সার্কিপ ইনস্টল করা হয়। এটি অভ্যন্তরীণ প্রাচীরের উপর একটি প্রাক-মেশিনযুক্ত খাঁজে ফিট করে এবং আবাসনগুলির মধ্যে বিয়ারিংস বা বুশিংয়ের মতো উপাদানগুলি ধরে রাখতে ব্যবহৃত হয়, তাদের বাহ্যিক দিকে যেতে বাধা দেয়।

অভ্যন্তরীণ বৃত্তগুলির বৈশিষ্ট্য:
একটি গর্ত, বোর বা আবাসন ভিতরে ইনস্টল করা।
ইনস্টলেশন চলাকালীন খাঁজে ফিট করার জন্য প্রসারিত।
একবার জায়গায়, এটি চুক্তি করে এবং বাহ্যিক চাপ প্রয়োগ করে।
সাধারণত অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে কোনও কেসিংয়ের ভিতরে উপাদানগুলি বজায় রাখতে হবে।

সাধারণ অ্যাপ্লিকেশন:
জলবাহী এবং বায়ুসংক্রান্ত সিলিন্ডার (পিস্টন অ্যাসেমব্লিগুলি ধরে রাখতে)।
গিয়ার হাউজিংস।
ভালভ সমাবেশগুলি।
বৈদ্যুতিক মোটর হাউজিংস।
স্বয়ংচালিত উপাদান।
হাইড্রোলিক সিলিন্ডারগুলিতে, অভ্যন্তরীণ বৃত্তগুলি পিস্টন সিলগুলি ধরে রাখতে বা বোরের মধ্যে রিংগুলি গাইড করতে ব্যবহার করা যেতে পারে, স্থিতিশীল এবং সুনির্দিষ্ট রৈখিক গতিবিধি নিশ্চিত করে।

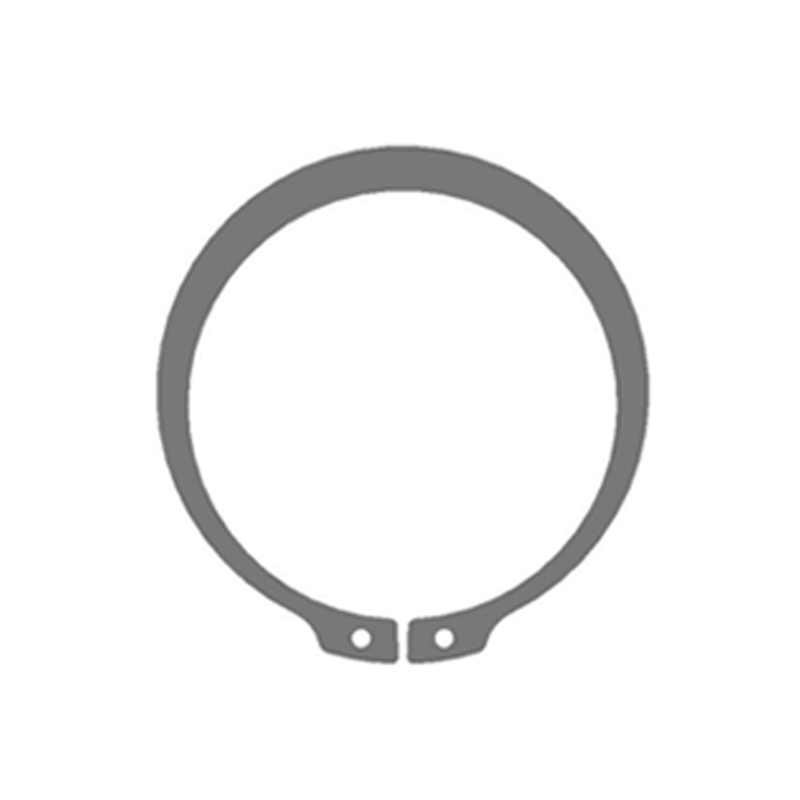

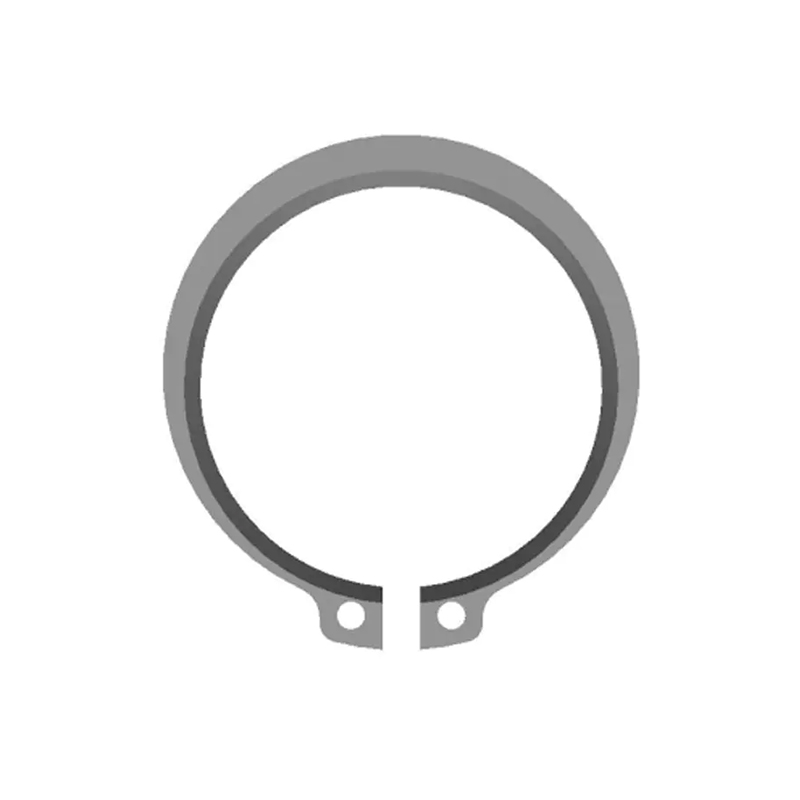

একটি কি বাহ্যিক সার্কিপ ?
একটি বাহ্যিক সার্কিপ একটি শ্যাফটের বাইরের ব্যাসে মাউন্ট করা হয়। এটি শ্যাফটের চারপাশে মেশিনযুক্ত একটি খাঁজে ফিট করে এবং শ্যাফট অক্ষের সাথে পজিশনে বিয়ারিংস, গিয়ারস বা স্পেসারগুলির মতো উপাদানগুলি ধরে রাখার জন্য কাঁধ হিসাবে কাজ করে।

বাহ্যিক বৃত্তগুলির বৈশিষ্ট্য:
শ্যাফ্ট বা রডগুলিতে ইনস্টল করা।
ইনস্টলেশন চলাকালীন চুক্তিবদ্ধ এবং তারপরে খাঁজে প্রসারিত হয়।
শ্যাফ্ট খাঁজের বিরুদ্ধে অভ্যন্তরীণ চাপ প্রয়োগ করে।
শ্যাফটে লাগানো উপাদানগুলির অক্ষীয় চলাচল প্রতিরোধ করে।

সাধারণ অ্যাপ্লিকেশন:
গিয়ারবক্স এবং সংক্রমণে শ্যাফ্ট।
হাইড্রোলিক সিলিন্ডার রডগুলি (উদাঃ, রড-এন্ড অংশগুলি বা সিলিংয়ের ব্যবস্থা ধরে রাখতে)।
বৈদ্যুতিক মোটর রোটার।
পাওয়ার সরঞ্জাম।
মহাকাশ এবং স্বয়ংচালিত ড্রাইভট্রেন।
হাইড্রোলিক সিলিন্ডার অ্যাসেমব্লিতে, বাহ্যিক সার্কিপগুলি প্রায়শই পিস্টন রডে শেষ ফিটিংগুলি, ভারবহন উপাদানগুলি বা সিলগুলি সুরক্ষিত করতে ব্যবহৃত হয় যা অবশ্যই লিনিয়ার অ্যাক্টুয়েশনের সময় স্থানে থাকতে হবে।

অভ্যন্তরীণ এবং বাহ্যিক বৃত্তগুলির মধ্যে মূল পার্থক্য

উপাদান এবং শক্তি বিবেচনা
উভয় ধরণের বৃত্তগুলি সাধারণত উচ্চ-শক্তি উপকরণ যেমন তৈরি করা হয়:
সাধারণ-উদ্দেশ্য, উচ্চ-নির্ভরতা অ্যাপ্লিকেশনগুলির জন্য স্প্রিং স্টিল।
বহিরঙ্গন বা তরল-ভিত্তিক পরিবেশে জারা প্রতিরোধের জন্য স্টেইনলেস স্টিল।
বৈদ্যুতিক পরিবাহিতা বা বিশেষ যান্ত্রিক বৈশিষ্ট্যের জন্য ফসফোর ব্রোঞ্জ বা অন্যান্য অ্যালো।
উচ্চ-লোড বা উচ্চ-গতির অ্যাপ্লিকেশনগুলিতে-যেমন হাইড্রোলিক সিস্টেমে-সার্কেলগুলি ক্লান্তি প্রতিরোধের, তাপীয় প্রসারণ এবং লুব্রিকেন্টস বা হাইড্রোলিক তরলগুলির সাথে সামঞ্জস্যতা সম্পর্কে অবশ্যই বেছে নেওয়া উচিত।

জলবাহী সিলিন্ডারগুলিতে বৃত্তাকার
জলবাহী সিলিন্ডারগুলিতে, অভ্যন্তরীণ এবং বাহ্যিক উভয় বৃত্তাকার গুরুত্বপূর্ণ ভূমিকা পালন করে। অভ্যন্তরীণ বৃত্তগুলি প্রায়শই বোরের মধ্যে পিস্টনটি ধরে রাখতে ব্যবহৃত হয়, সিলগুলি, স্পেসার এবং গাইড রিংগুলি সঠিকভাবে সারিবদ্ধ করে রাখে। বাহ্যিক বৃত্তগুলি রডের প্রান্তে উপাদানগুলি সুরক্ষিত করতে বা এর আবাসনগুলিতে সিলিন্ডারটি অ্যাঙ্কর করতে ব্যবহার করা যেতে পারে।
জলবাহী সিস্টেমে বৃত্তাকার যথাযথ ব্যবহার নিশ্চিত করে:
চলমান অংশগুলির সঠিক অক্ষীয় অবস্থান।
উচ্চ চাপের মধ্যে উপাদান বিচ্ছিন্নতা প্রতিরোধ।
সঠিক প্রান্তিককরণের কারণে ন্যূনতম পরিধান।
রক্ষণাবেক্ষণের সময় সহজ সমাবেশ এবং বিচ্ছিন্ন।

ইনস্টলেশন এবং অপসারণ টিপস
ডান প্লেয়ারগুলি ব্যবহার করুন: বিশেষ সার্কিপ প্লাসগুলি সার্কিপের আইলেটগুলিতে ফিট করে এমন পয়েন্টযুক্ত টিপস সহ ডিজাইন করা হয়েছে।
অভ্যন্তরীণ বৃত্তগুলির জন্য: রিংটি প্রসারিত করে এমন প্লেয়ারগুলি ব্যবহার করুন।
বাহ্যিক বৃত্তগুলির জন্য: রিংটি সংকুচিত করে এমন প্লেয়ারগুলি ব্যবহার করুন।
অতিরিক্ত স্ট্রেচ বা অতিরিক্ত কমপ্রেস করবেন না: অতিরিক্ত শক্তি স্থায়ীভাবে সার্কিপটি বিকৃত করতে বা এর বসন্তের উত্তেজনাকে দুর্বল করতে পারে।
খাঁজ ফিট পরীক্ষা করুন: নিশ্চিত করুন যে খাঁজটি পরিষ্কার, সঠিকভাবে আকারের এবং অপ্রয়োজনীয় আসন বা চলাচল রোধ করতে বুর্সমুক্ত রয়েছে।
রক্ষণাবেক্ষণের সময় সার্কিপগুলি পরিদর্শন করুন: যদি তারা ক্লান্তি, জারা বা বিকৃতির লক্ষণ দেখায় তবে বৃত্তগুলি প্রতিস্থাপন করা উচিত।

যদিও তারা আকারে ছোট হতে পারে, বৃত্তগুলি অগণিত যান্ত্রিক সমাবেশগুলিতে গুরুত্বপূর্ণ উপাদান। অভ্যন্তরীণ বৃত্তাকার এবং বাহ্যিক বৃত্তগুলির মধ্যে প্রধান পার্থক্যটি তাদের ইনস্টলেশন অবস্থানের মধ্যে রয়েছে এবং কীভাবে তারা অক্ষীয় আন্দোলনের বিরুদ্ধে উপাদানগুলি সুরক্ষিত করে। উভয় প্রকার সাধারণ গ্রাহক ডিভাইস থেকে জটিল জলবাহী সিস্টেম পর্যন্ত অ্যাপ্লিকেশনগুলিতে অপরিহার্য।

তাদের মধ্যে নির্বাচন করার সময়, ধরে রাখার প্রয়োজন কোথায় তা বিবেচনা করা অপরিহার্য - একটি বোরের চারপাশে বা একটি শ্যাফটের চারপাশে - পাশাপাশি অপারেটিং পরিবেশ, লোড এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা। জলবাহী সিলিন্ডারগুলির মতো সিস্টেমে, অভ্যন্তরীণ এবং বাহ্যিক বৃত্তগুলির যথাযথ নির্বাচন এবং ইনস্টলেশন দীর্ঘমেয়াদী কর্মক্ষমতা, সুরক্ষা এবং কাঠামোগত অখণ্ডতা নিশ্চিত করতে সহায়তা করে
